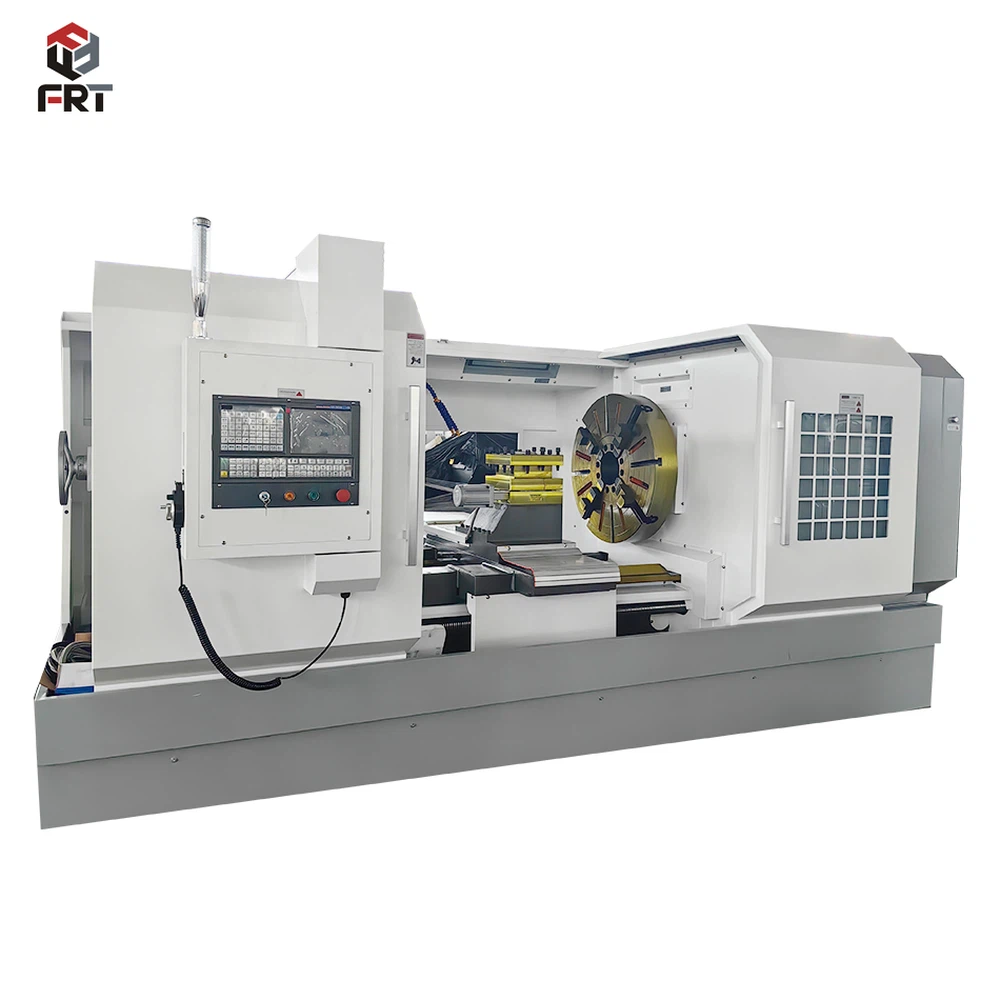

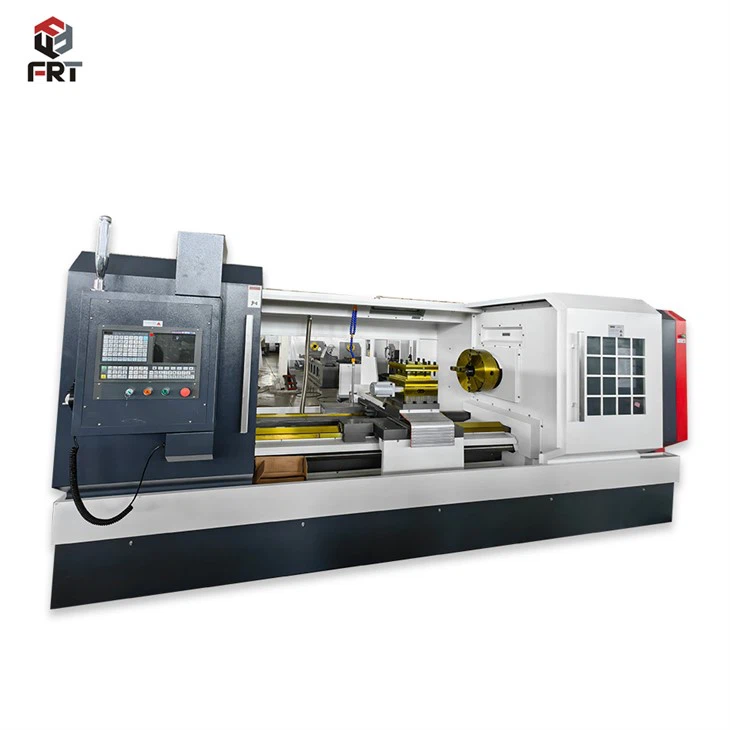

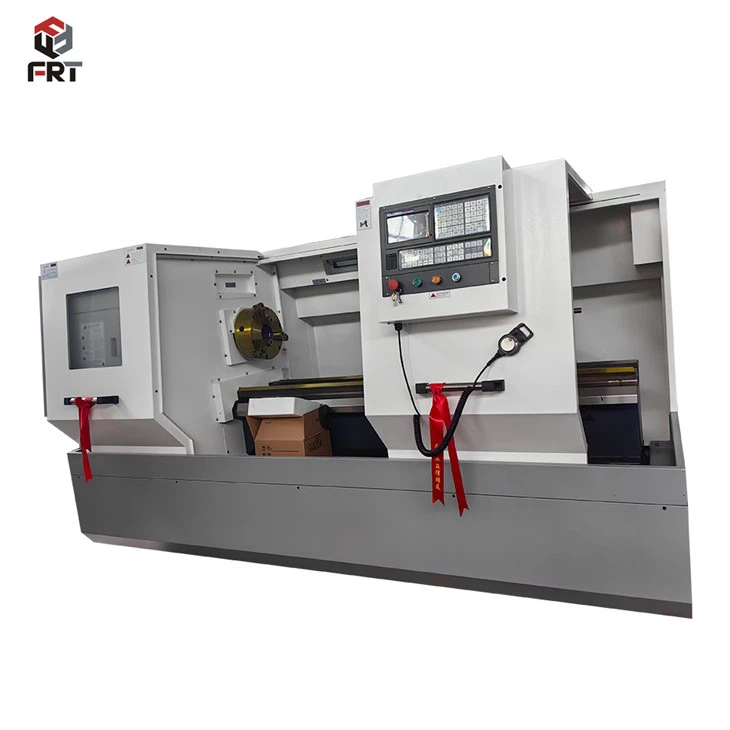

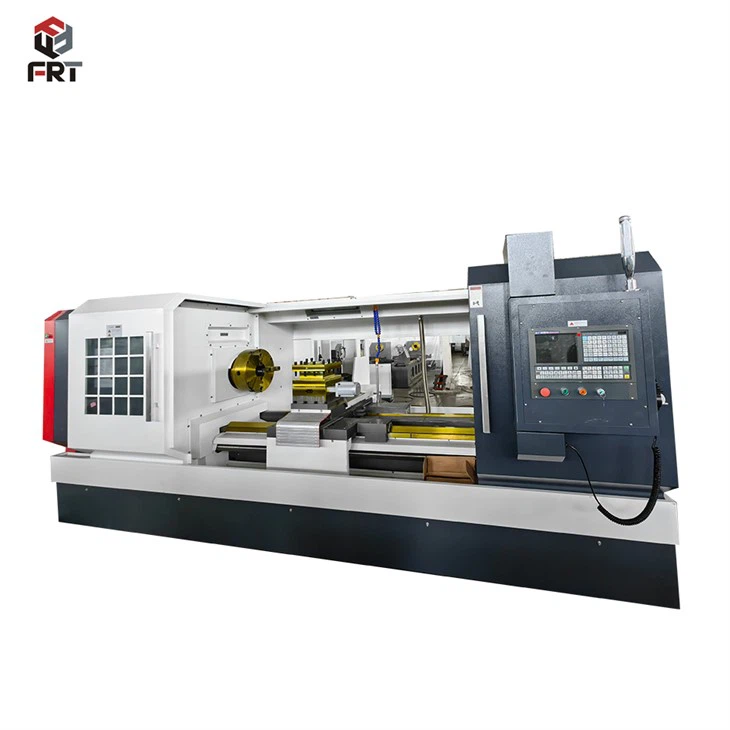

CNC horisontell svarv

En CNC horisontell svarv, även känd som en CNC horisontell svarv, använder dator digital styrteknik. Dess kärnfunktion är att ta emot och bearbeta programkommandon genom ett CNC-system, som automatiskt styr rörelsen av komponenter som spindeln och verktygshållaren.

Utifrån en horisontell bädd kläms arbetsstycket fast i chucken/centrum på den horisontella spindeln som roterar med spindeln. Verktyget, monterat på verktygshållaren, rör sig längs sängens styrbanor, och fullbordar automatiskt processer som extern svarvning, invändig hålbearbetning, ändskärning och svarvning av komplexa funktioner som gängor och bågar.

Jämfört med traditionella horisontella svarvar kräver denna maskin ingen manuell operatörskontroll, erbjuder hög precision och effektivitet och kan på ett tillförlitligt sätt bearbeta komplexa delar. Det används ofta i maskintillverkning för massproduktion eller precisionsbearbetning av rotationssymmetriska delar som axlar och skivor.

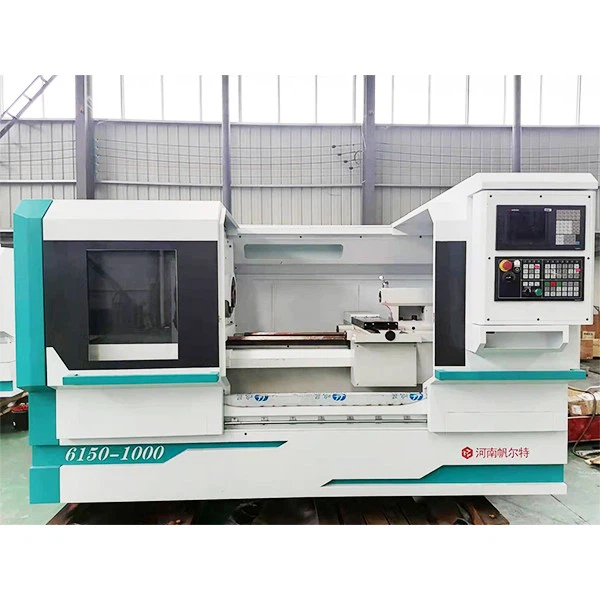

FRT-6150-1000

FRT-611250-3000

Kontakta nu

Huvudfunktionen hos en CNC horisontell svarv är att forma och avsluta cylindriska arbetsstycken med hög precision. Den kan utföra olika operationer såsom svarvning, fasad, gängning, borrning och borrning. Maskinen består av en bädd, som är en horisontell bas som stöder arbetsstycket, och en vagn som rör sig längs bädden och håller skärverktygen.

CNC-systemet tillåter operatören att programmera svarven med specifika instruktioner för bearbetningsoperationer. Dessa instruktioner skapas vanligtvis med CAD/CAM-programvara eller läggs in direkt i CNC-kontrollpanelen. CNC-styrenheten tolkar programmet och beordrar svarven att flytta skärverktyget längs arbetsstycket enligt de angivna dimensionerna och skärparametrarna.

Typer och tillämpningar av verktygsstöd

Fyrkantigt verktygsstöd: vanligen förekommande i vanliga horisontella svarvar, kvadratiskt till formen, kan utrustas med 4 olika verktyg (såsom externa cylindriska svarvverktyg, ändsvarvverktyg, gängsvarvverktyg etc.), kan manuellt indexeras och ändras, enkelt i strukturen, lämpligt för en-små-satsproduktion.

Revolververktygsstöd: mestadels sexkantigt (hexagonalt verktygsstöd), kan utrustas med 6 eller fler verktyg, indexerade av mekanisk eller hydraulisk drivning, lämplig för kontinuerlig bearbetning i flera-processer, vanligtvis används i automatiska svarvar eller CNC-svarvar för att förbättra produktionseffektiviteten.

Elektriskt verktygsstöd: används ofta i horisontella CNC-svarvar, indexerade av motordrivning, med hög positioneringsnoggrannhet, snabb verktygsbyte, programkontroll, lämplig för batchbearbetning av komplexa delar.

Ansökan

Verktygsstödet är en nyckelkomponent för att installera verktyg, som används för att klämma fast verktyget och driva det att röra sig längs koordinataxeln för att slutföra svarvning, borrning, gängbearbetning och andra processer. Dess typval beror på bearbetningsnoggrannheten, produktionseffektiviteten och automationskraven.

Vanlig ändstock: Den består av en bas, en hylsa, ett centrum etc. Hylsan kan matas manuellt och används för att installera mitten för att stödja långa skaftdelar, eller för att installera borrar, brotschar och andra verktyg för hålbearbetning.

CNC ändstock: Utrustad med en servomotor kan den automatiskt styra hylsförlängningen och mitttrycket, lämplig för CNC-svarvar, och komplett precisionsbearbetning i samband med programmet

Kraftig-backstock: Den har en robust struktur och stark-lastbärande kapacitet och används för att bearbeta stora eller tunga delar, till exempel tunga axelarbetsstycken.

Ansökan
Ändstocken används huvudsakligen för att stödja ena änden av ett långt arbetsstycke och samarbetar med spindelns centrum för att förverkliga positioneringen och fastspänningen av arbetsstycket. Samtidigt kan den installera hålbearbetningsverktyg för att slutföra borrning, brotschning och andra operationer. Det är en viktig hjälpkomponent för horisontella svarvar för att bearbeta långa axlar och skivhylsdelar.

CNC horisontella svarvar kan aktivt bearbeta rotationssymmetriska arbetsstycken såsom axlar och hylsor. De kan till exempel aktivt vända externa omkretsar, inre hål och ändytor, och kan även automatiskt slutföra processer som gängskärning och konisk bearbetning. Under bearbetningsprocessen kan CNC-systemet exakt kontrollera skärparametrarna för att säkerställa arbetsstyckets dimensionella noggrannhet och ytkvalitet. Samtidigt kan horisontella svarvar också effektivt bearbeta olika arbetsstycken. Till exempel kan trappstegsaxlar bearbetas till yttre omkretsar med varierande diametrar, ändytorna och de inre hålen på flänsar kan vridas exakt och gängade rörkopplingar kan bearbetas till gängor som uppfyller specifikationerna, vilket möter bearbetningsbehoven i olika industrier för roterande arbetsstycken.
