CNC Gantry Typ Fräsmaskin
Produktbeskrivning
CNC fräsmaskin av portaltyp
CNC-fräsmaskiner av portaltyp säkerställer stabil styvhet genom sin portalstruktur. Genom CNC-program slutför de automatiskt fräsning, borrning och gängning av stora arbetsstycken, anpassade till bearbetningsbehoven för ultra-stora, hög-precisions- och komplexa konstruktionsdelar. De används ofta i formtillverkning, bilformar, skeppsbyggnad och vindkraftsutrustningsindustrier. De garanterar konsekvent noggrannhet, förbättrar bearbetningseffektiviteten, förenklar komplexa processer, förkortar produktionscykler och förbättrar företagens konkurrenskraft i både batch- och enstycksproduktion.
Ansökningar
CNC-fräsmaskiner av portaltyp används i stor utsträckning inom industrier som flyg-, bil- och tillverkningsindustri, där hög precision och repeterbarhet är avgörande. De kan producera komplexa delar och komponenter med effektivitet och konsekvens.
cNC fräsmaskin av portaltyp
Huvudkomponenter och alternativ
Fräsmaskiner av CNC-portaltyp är mobila arbetsbordsstrukturer, huvudsakligen sammansatta av arbetsbord, säng, glidsäte, column.crossbeam, ram, hydraulsystem, smörjsystem, pneumatiskt system, kylfiltreringssystem, spånborttagningsanordning, fast manöverpanel och elektroniskt kontrollsystem.

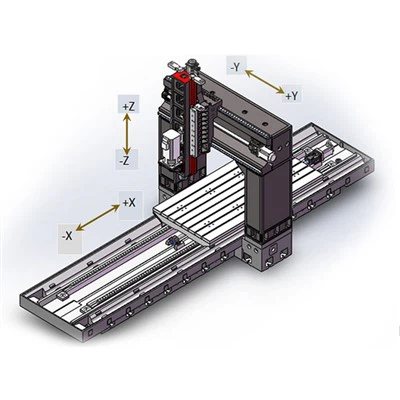

Definition av varje koordinataxel:
X-axel: Arbetsbordet rör sig fram och tillbaka längs den linjära styrningen via en ledarskruv.
Y--axel: Reglaget och glidblocket rör sig horisontellt åt vänster och höger längs den linjära styrningen via en ledskruv på tvärbalken.
Z-axel: Reglaget rör sig vertikalt upp och ned längs den styva styrningen via en blyskruv.
Teknisk specifikation för fräsmaskin av CNC-portaltyp
| Teknisk specifikation | FRT-SP1514 | FRT-SP2218 | FRT-SP3018 | FRT-SP4025 | FRT-SP6035 | |
| Resa | ||||||
| Arbetsbordsrörelse (X/Y/Z) | mm | 1500/1600/700 | 2200/2000/1000 | 3000/2000/1000 | 4000/2700/1000 | 6000/3700/1200 |
| Avstånd från spindelyta till arbetsbord | mm | 200-900 | 200-1200 | 200-1200 | 300-1300 | 0-1600 |
| Gantry bredd | mm | 1400 | 1800 | 1800 | 2500 | 3500 |
| Järnväg | Tre liner styrskenor / två linjära styrskenor, en hård skena (box way) | |||||
| Arbetsbord | ||||||
| Bordsstorlek | mm | 1500x1200 | 2200x1500 | 3000x1500 | 4000x2000 | 6000x2500 |
| Arbetsbordets maximala lastkapacitet | T | 3 | 5 | 7 | 15 | 20 |
| Spindelns avsmalning (modellhylsdiameter) | ||||||
| Spindelns avsmalning (modellhylsdiameter) | mm | BT40/155 | BT50/155 | BT50/155 | BT50/190 | BT50/190 |
| Spindelmotorns effekt | kw | 11 | 18 | 22 | 26 | 30 |
| Spindelhastighet | rpm | 8000 | 6000 | 6000 | 6000 | 6000 |
| Noggrannhet | ||||||
| Positionsprecision | mm | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| Upprepad positionsprecision | mm | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 |
| Storlek | ||||||
| Nettovikt | T | 15 | 20 | 30 | 40 | 75 |
Bearbetning av gjutgods
maskinbearbetning av arbetsstycken
I en cnc-gantry-fräsmaskin prioriterar grovfräsning 2-3 räfflor med stor-kapacitet hårdmetallmajspinnfräsar eller grovfräsar, med fokus på stort skärdjup och stor matning för effektivt avlägsnande av utsläpp; halv-finfräsning använder 4 pinnfräsar av räfflade hårdmetall, balanserar styvhet och stabilitet, enhetlig tillförsel och säkerställer dimensionell konsistens; finfräsning använder 4-6 räfflor med hög styvhet, skarpt belagda pinnfräsar, med litet skärdjup och hög hastighet, vilket säkerställer ytfinish och dimensionsnoggrannhet och undviker vibrationsmärken och verktygsfogfel.
FAQ
F: Är du en handlare eller en fabrik?
A: Fabrik
F: Vilka är våra styrkor?
S: Lång erfarenhet av bearbetning, kompletta monteringsprocesser och team och erfarenhet av driftsättning utomlands.
F: Erbjuder ni verktygsmaskiner uppgraderingar och modifieringar?
S: Ja, vi uppgraderar olika borrmaskiner, fräsmaskiner, svarvar och bearbetningscenter.
F: Vilka valfria tillbehör finns för CNC-verktygsmaskiner?
A: CNC-roterande bord, sonder, verktygsställare, fräshuvuden, fixturer, etc.
